Tutorial: Exploring a device

In this tutorial, you look at one of your machines: its master data, its measured values, the events of its rules and its processes.

Prerequisites

  • At least one device that sends measured values. For step 4, the device must also send process data.

  • devices:read, measurements:read, events:read and processes:read permissions

The screenshots show an example device. Your devices, measuring points and values are different.

Step 1: Open the device

  1. In the menu, click Devices.

  2. In Search devices, enter the name or the technical ID of your device, in full or in part.

  3. Click the device.

    The device details open. The first view shows the master data of the device: technical ID, description, device type and facility.

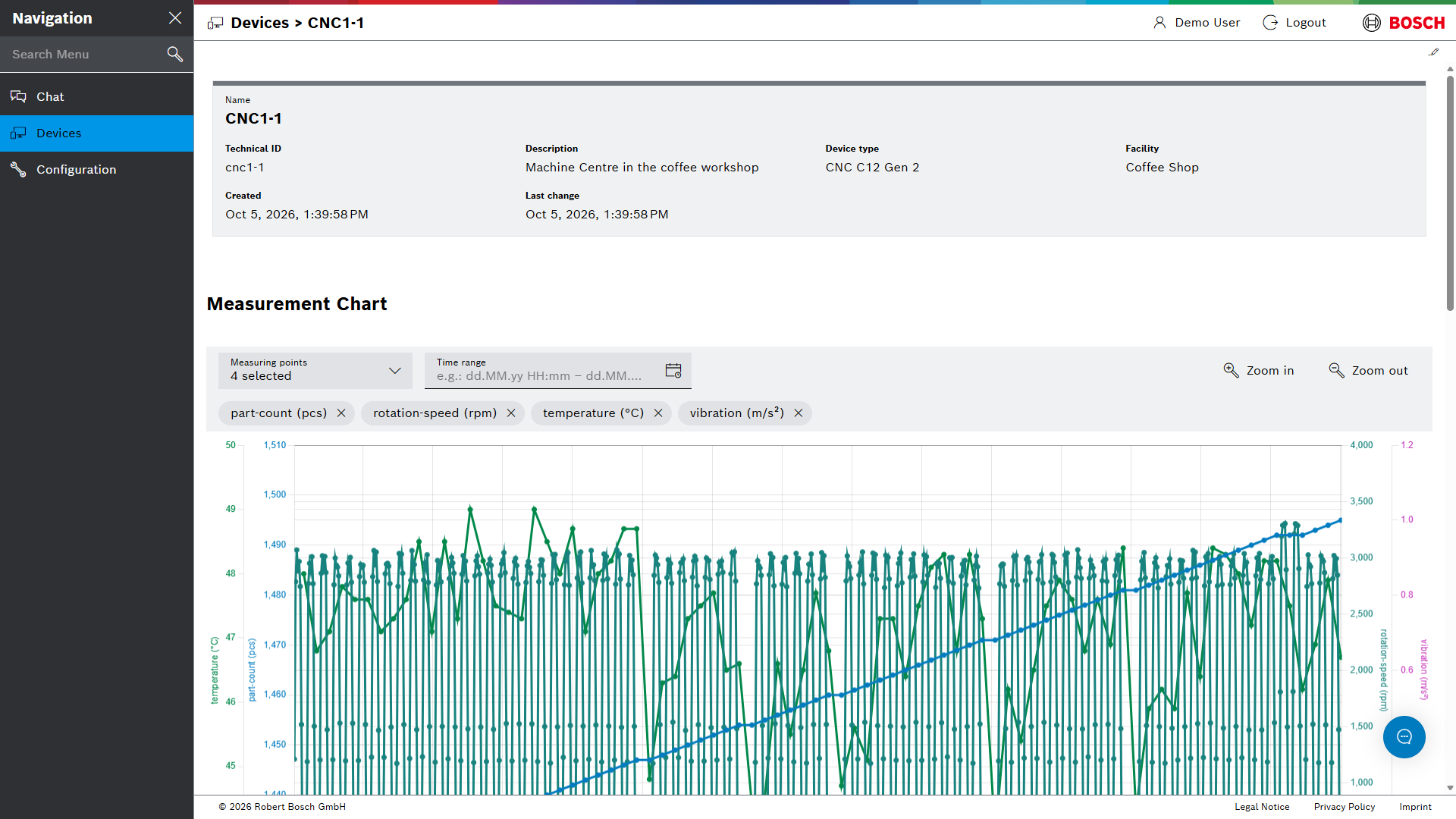

    Device details

Step 2: Look at the measured values

The Measurement Chart shows the latest values of all measuring points of the device and updates itself.

  1. Click Measuring points and select only one measuring point, for example a temperature.

  2. Click Open time range picker, click Presets and select Last 24 hours.

    The chart shows the values of the last 24 hours.

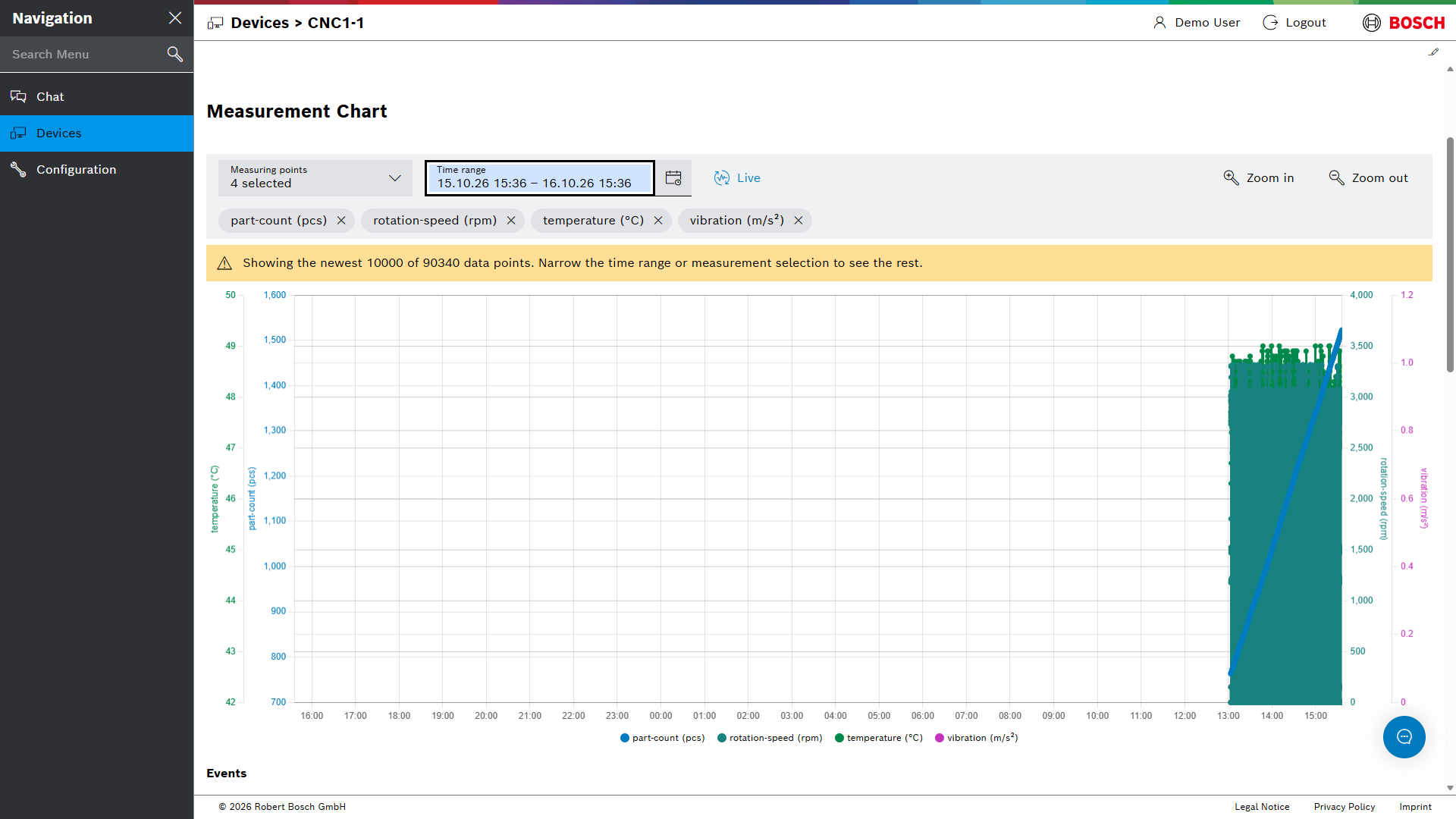

    Measured values of the last 24 hours

  3. Click Live to return to the live view.

See Measured values for all functions.

Step 3: Look at the events

The Events view lists the events that the rules of the device have triggered.

  1. Click Filters.

  2. On the Severity tab, select Warning.

  3. Click Apply.

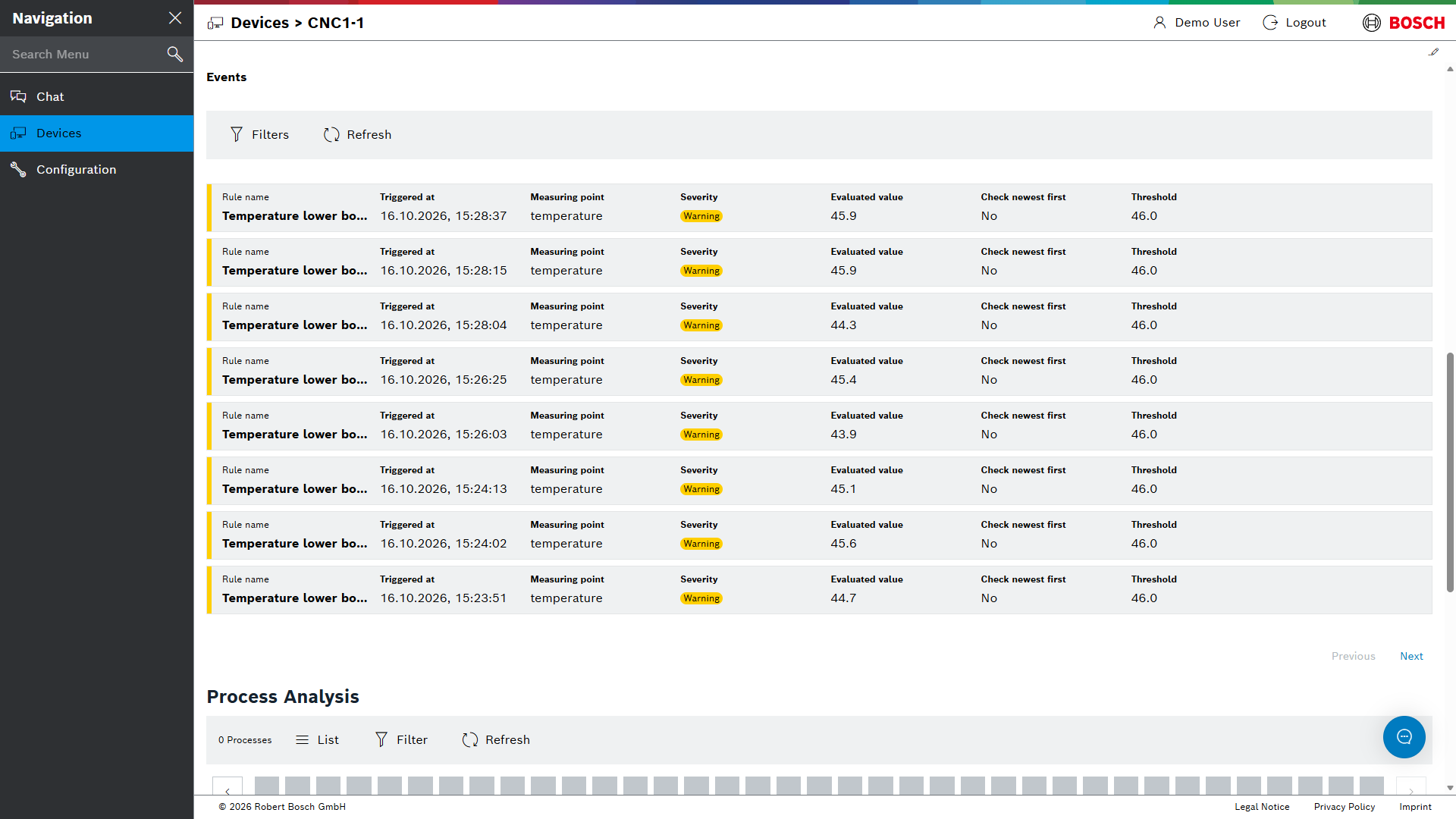

    Events of a device

Every event shows the rule, the time, the measuring point, the evaluated value and the threshold. See Events.

If no events are shown, no rule has been triggered for this device yet. You set up a rule in Tutorial: Asking the agent.

Step 4: Compare processes

The Process Analysis shows the processes of the device. Every tile is one part.

  1. In the process navigation, click a NOK tile.

    The chart shows the curve of this part.

  2. Hold down kbd:[Shift] and click an OK tile.

    The chart shows both curves. Compare where the NOK curve differs.

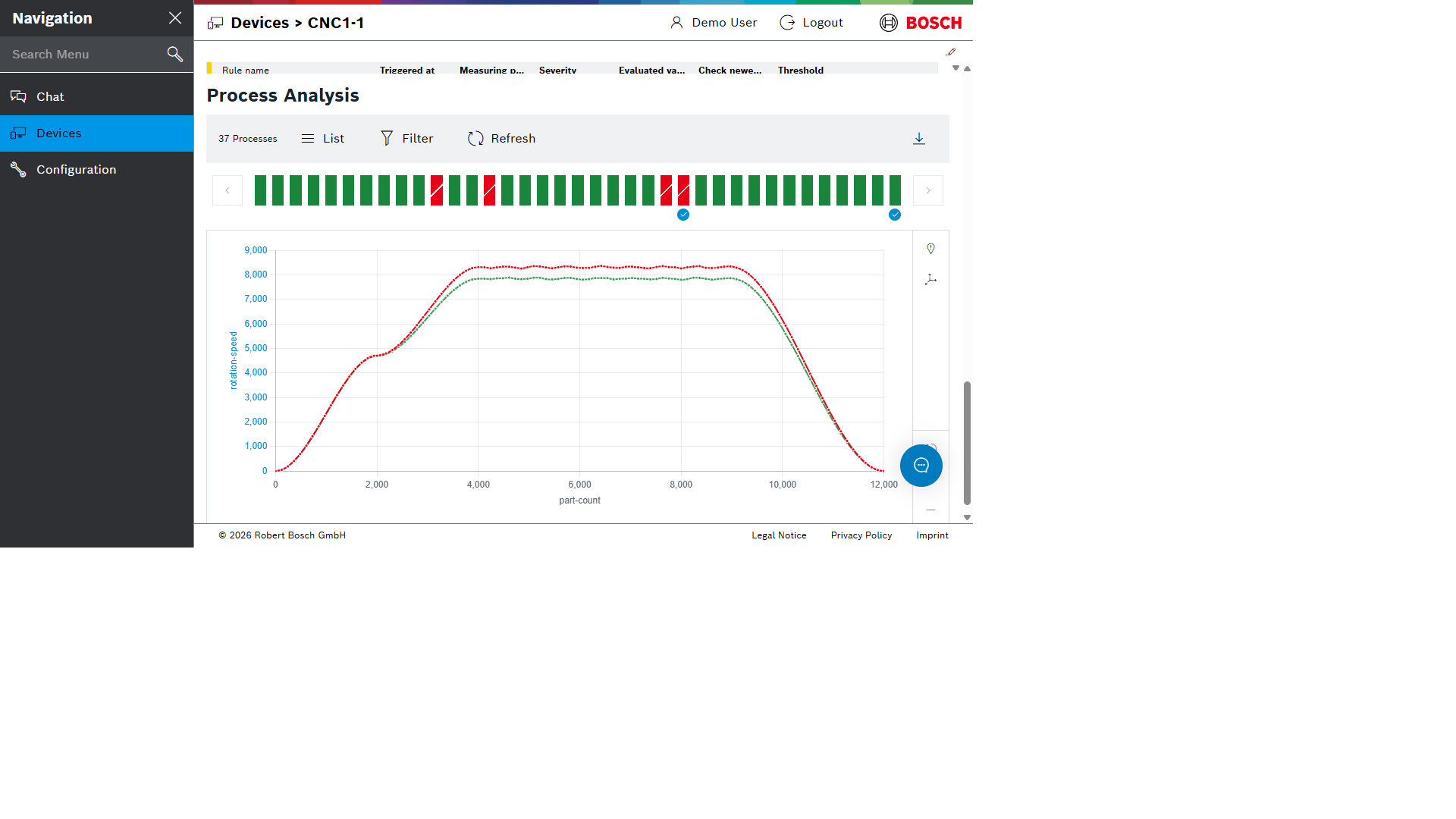

    Comparing an OK and a NOK part

See Process analysis for filters, chart tools and export.

Step 5: Ask about this device

  1. Click Open chat in the lower right corner.

  2. Enter:

    Which rule events were triggered for this device in the last hour?

The agent knows which device is open and answers with its events.

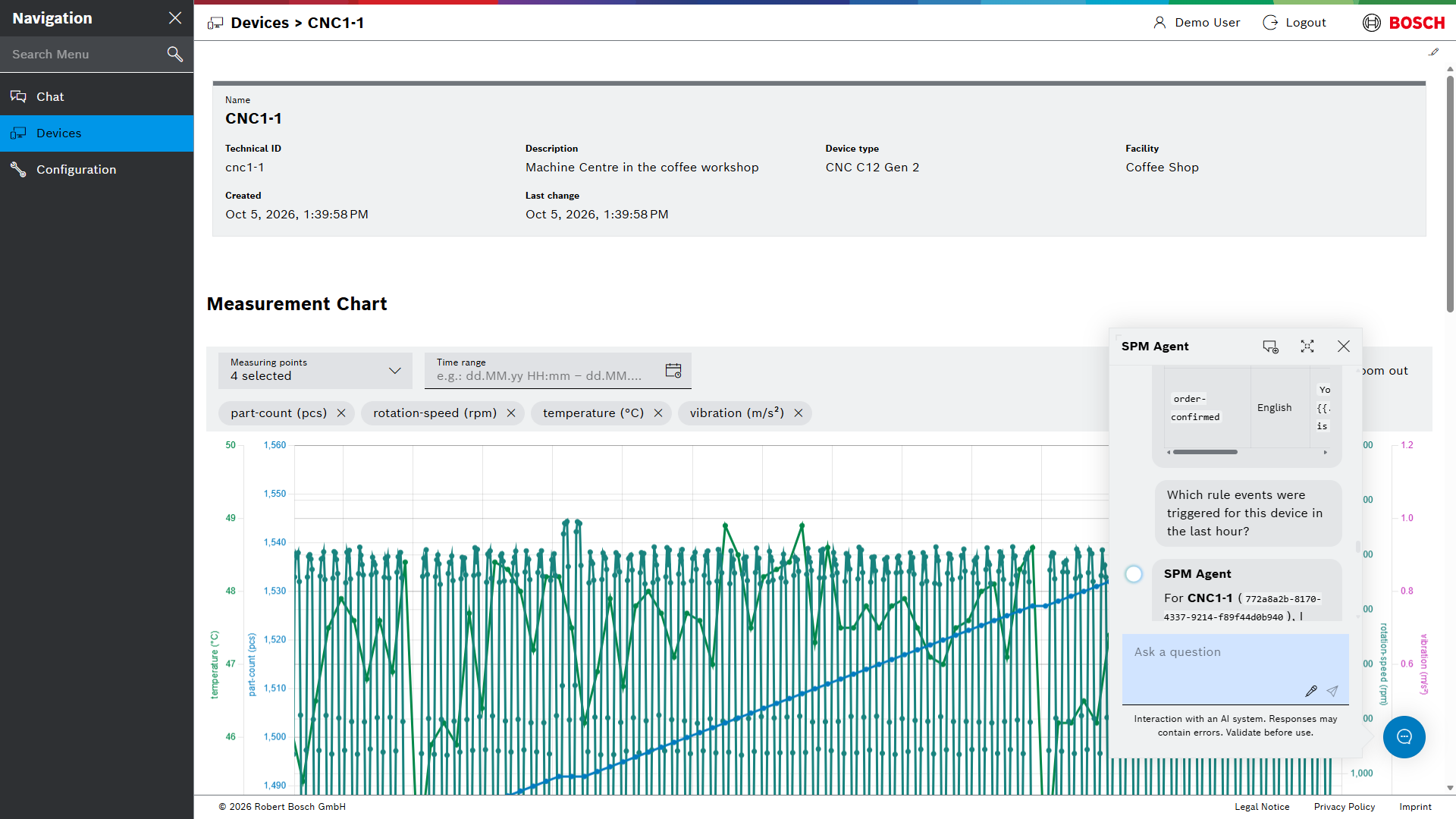

Asking the agent about the open device

Next steps

Tutorial: Gerät erkunden

Dieses Tutorial zeigt eine der eigenen Maschinen: ihre Stammdaten, ihre Messwerte, die Ereignisse ihrer Regeln und ihre Prozesse.

Voraussetzungen

  • Mindestens ein Gerät, das Messwerte sendet. Für Schritt 4 muss das Gerät außerdem Prozessdaten senden.

  • Berechtigungen devices:read, measurements:read, events:read und processes:read

Die Screenshots zeigen ein Beispielgerät. Die eigenen Geräte, Messpunkte und Werte weichen davon ab.

Schritt 1: Gerät öffnen

  1. Im Menü auf Geräte (Devices) klicken.

  2. In Geräte suchen (Search devices) den Namen oder die technische ID des Geräts vollständig oder teilweise eingeben.

  3. Auf das Gerät klicken.

    Die Gerätedetails öffnen sich. Die erste Ansicht zeigt die Stammdaten des Geräts: technische ID, Beschreibung, Gerätetyp und Anlage.

    Gerätedetails

Schritt 2: Messwerte ansehen

Das Messwerte Diagramm (Measurement Chart) zeigt die neuesten Werte aller Messpunkte des Geräts und aktualisiert sich selbst.

  1. Auf Messpunkte (Measuring points) klicken und nur einen Messpunkt auswählen, zum Beispiel eine Temperatur.

  2. Auf Zeitraumauswahl öffnen (Open time range picker) klicken, dann auf Vorlagen (Presets) klicken und Letzte 24 Stunden (Last 24 hours) auswählen.

    Das Diagramm zeigt die Werte der letzten 24 Stunden.

    Messwerte der letzten 24 Stunden

  3. Auf Live klicken, um zur Live-Ansicht zurückzukehren.

Alle Funktionen: siehe Messwerte.

Schritt 3: Ereignisse ansehen

Die Ansicht Ereignisse (Events) listet die Ereignisse, die die Regeln des Geräts ausgelöst haben.

  1. Auf Filter (Filters) klicken.

  2. Auf der Registerkarte Schweregrad (Severity) Warnung (Warning) auswählen.

  3. Auf Übernehmen (Apply) klicken.

    Ereignisse eines Geräts

Jedes Ereignis zeigt die Regel, den Zeitpunkt, den Messpunkt, den ausgewerteten Wert und den Schwellenwert. Siehe Ereignisse.

Werden keine Ereignisse angezeigt, hat für dieses Gerät noch keine Regel ausgelöst. Eine Regel einrichten: siehe Tutorial: Agent befragen.

Schritt 4: Prozesse vergleichen

Die Prozessanalyse (Process Analysis) zeigt die Prozesse des Geräts. Jede Kachel steht für ein Teil.

  1. In der Prozessnavigation auf eine NOK-Kachel klicken.

    Das Diagramm zeigt die Kurve dieses Teils.

  2. kbd:[Shift] gedrückt halten und auf eine OK-Kachel klicken.

    Das Diagramm zeigt beide Kurven. Abweichungen der NOK-Kurve vergleichen.

    Vergleich eines OK-Teils und eines NOK-Teils

Filter, Diagrammwerkzeuge und Export: siehe Prozessanalyse.

Schritt 5: Agent zu diesem Gerät befragen

  1. Unten rechts auf Chat öffnen (Open chat) klicken.

  2. Eingeben:

    Welche Regelereignisse wurden in der letzten Stunde für dieses Gerät ausgelöst?

Der Agent erkennt, welches Gerät geöffnet ist, und antwortet mit dessen Ereignissen.

Agent zum geöffneten Gerät befragen

Nächste Schritte
