Device types

A device type describes a kind of device, for example a machine model. It defines the measuring points that every device of this type has. When you assign a device type to a device, the device gets all measuring points of the device type.

Device types are managed under Configuration > Device Types.

Prerequisite

  • device_types:read permission to see the device types

  • device_types:write permission to create and edit device types

  • device_types:delete permission to delete device types

Overview

  1. In the menu, click Configuration.

  2. Click the Device Types tab.

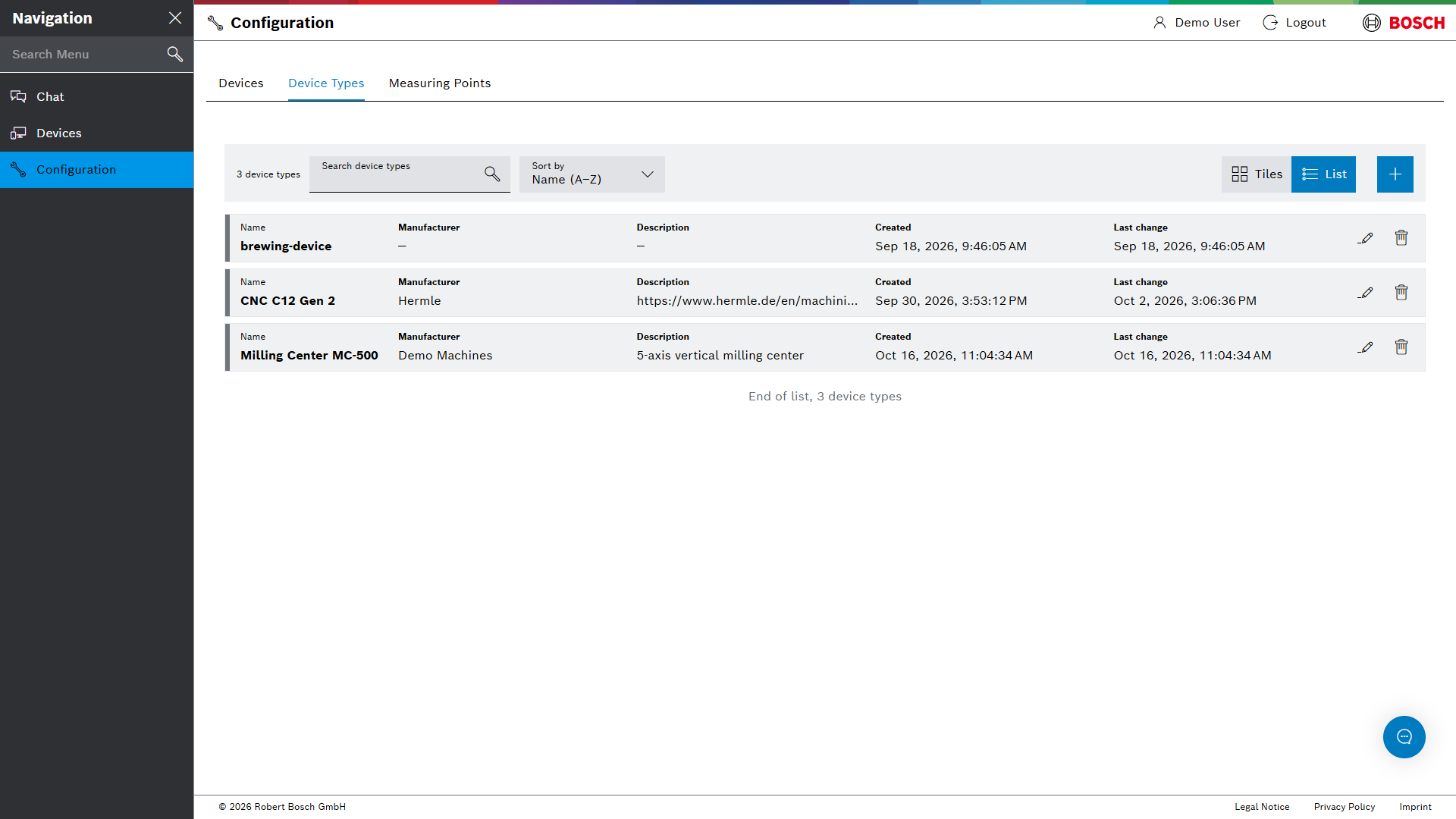

    Configuration > Device Types
Element Description

Search device types

Search for a device type by its name.

New device type

Create a new device type. See Creating a device type.

Sort by

Sort by Name (A–Z), Name (Z–A), Last change (newest first) or Last change (oldest first).

Tiles / List

Switch between the tile view and the list view.

Device type entry

Shows the Name, Manufacturer, Description, Created and Last change of the device type.

Edit

Edit the device type. See Editing a device type.

Delete

Delete the device type. See Deleting a device type.

Creating a device type

  1. Click New device type.

    The dialog opens. Fields marked with * are mandatory.

  2. Enter the Name.

  3. Optional: enter the Manufacturer and a Description.

  4. Click Measuring points and select the measuring points that every device of this type has.

    Use Search measuring points to find a measuring point.

  5. Click Save.

The device type is created. Every device that gets this device type has its measuring points.

You can also create a device type directly while creating a device. See Creating a device.

Editing a device type

  1. Click Edit next to the device type.

    The Edit device type dialog opens.

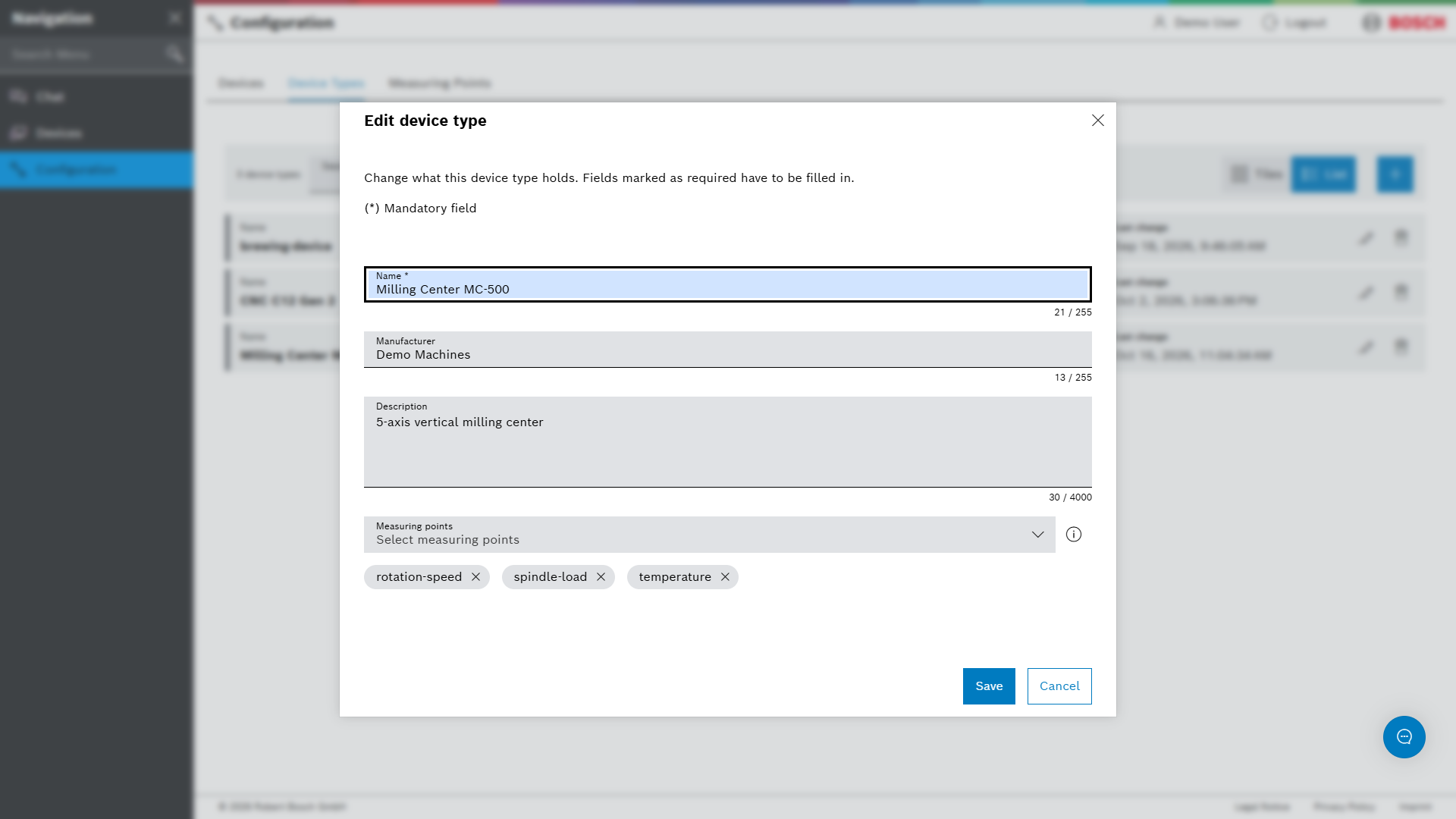

    Edit device type

  2. Change the Name, Manufacturer, Description or Measuring points.

  3. Click Save.

The changes are saved. Measuring points that you add or remove are added to or removed from all devices of this type.

Deleting a device type

  1. Click Delete next to the device type.

  2. Confirm the deletion.

The device type is deleted.

If devices are still assigned to the device type, a message shows how many devices are affected:

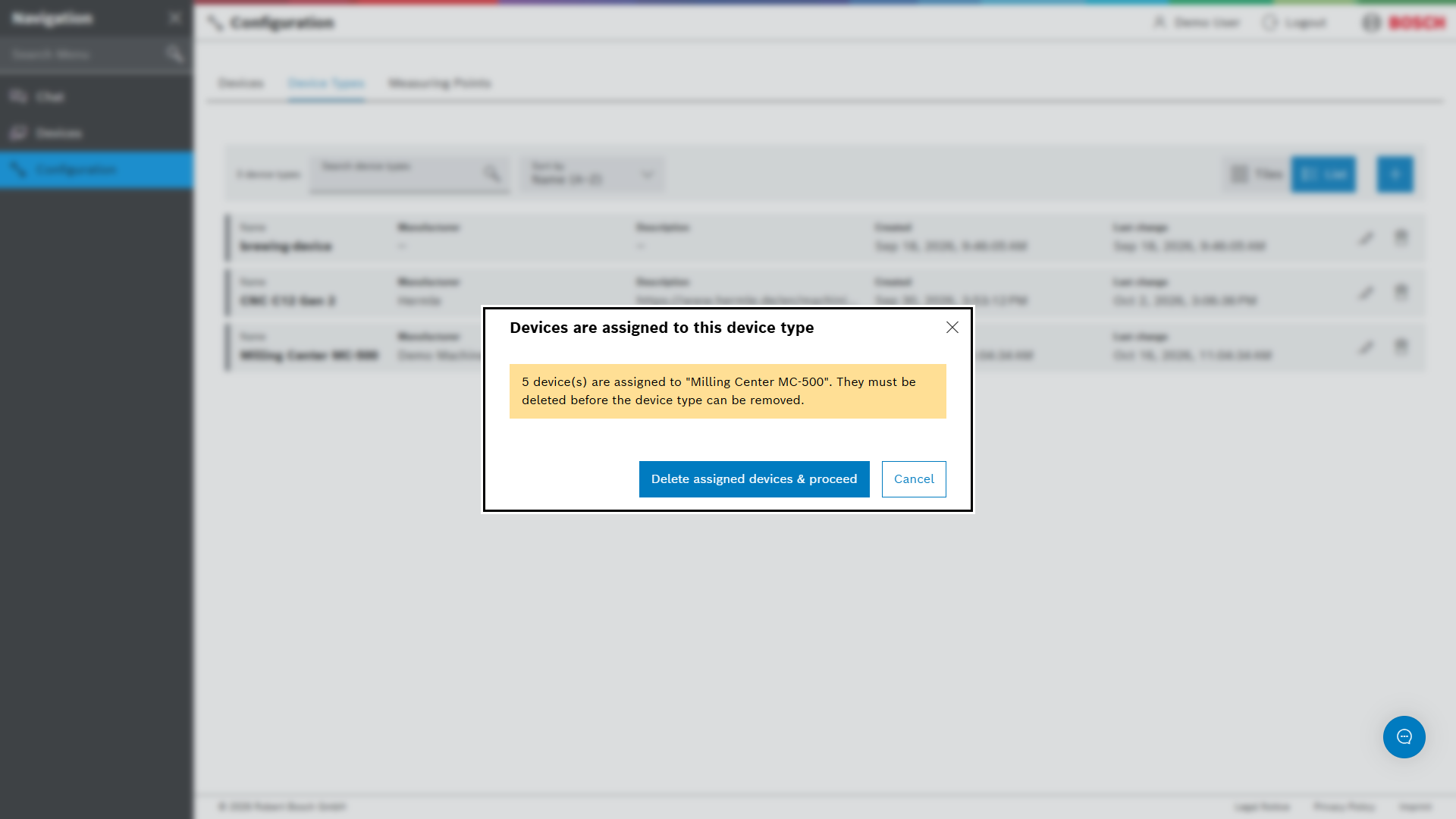

Devices are assigned to this device type

  • To delete the assigned devices and then the device type, click Delete assigned devices & proceed.

  • To keep the device type, click Cancel.

Delete assigned devices & proceed deletes all devices of this device type permanently. This cannot be undone.

Gerätetypen

Ein Gerätetyp beschreibt eine Art von Gerät, zum Beispiel ein Maschinenmodell. Er legt die Messpunkte fest, die jedes Gerät dieses Typs hat. Wird einem Gerät ein Gerätetyp zugeordnet, erhält das Gerät alle Messpunkte des Gerätetyps.

Gerätetypen werden unter Konfiguration > Gerätetypen (Configuration > Device Types) verwaltet.

Voraussetzung

  • Berechtigung device_types:read, um die Gerätetypen zu sehen

  • Berechtigung device_types:write, um Gerätetypen anzulegen und zu bearbeiten

  • Berechtigung device_types:delete, um Gerätetypen zu löschen

Übersicht

  1. Im Menü auf Konfiguration klicken.

  2. Auf den Reiter Gerätetypen klicken.

    Konfiguration > Gerätetypen
Element Beschreibung

Gerätetypen suchen (Search device types)

Sucht einen Gerätetyp nach Name.

Neuer Gerätetyp (New device type)

Legt einen neuen Gerätetyp an. Siehe Gerätetyp anlegen.

Sortieren nach (Sort by)

Sortiert nach Name (A–Z), Name (Z–A), Letzte Änderung (neueste zuerst) (Last change (newest first)) oder Letzte Änderung (älteste zuerst) (Last change (oldest first)).

Kacheln / Liste (Tiles / List)

Wechselt zwischen Kachelansicht und Listenansicht.

Eintrag eines Gerätetyps

Zeigt Name, Hersteller (Manufacturer), Beschreibung (Description), Erstellt (Created) und Letzte Änderung (Last change) des Gerätetyps.

Bearbeiten (Edit)

Bearbeitet den Gerätetyp. Siehe Gerätetyp bearbeiten.

Löschen (Delete)

Löscht den Gerätetyp. Siehe Gerätetyp löschen.

Gerätetyp anlegen

  1. Auf Neuer Gerätetyp klicken.

    Der Dialog öffnet sich. Mit * gekennzeichnete Felder sind Pflichtfelder.

  2. Im Feld Name den Namen eingeben.

  3. Optional: Hersteller und Beschreibung eingeben.

  4. Auf Messpunkte (Measuring points) klicken und die Messpunkte auswählen, die jedes Gerät dieses Typs hat.

    Mit Messpunkte suchen (Search measuring points) lässt sich ein Messpunkt finden.

  5. Auf Speichern (Save) klicken.

Der Gerätetyp ist angelegt. Jedes Gerät, das diesen Gerätetyp erhält, hat seine Messpunkte.

Ein Gerätetyp lässt sich auch direkt beim Anlegen eines Geräts anlegen. Siehe Gerät anlegen.

Gerätetyp bearbeiten

  1. Neben dem Gerätetyp auf Bearbeiten klicken.

    Der Dialog Gerätetyp bearbeiten (Edit device type) öffnet sich.

    Gerätetyp bearbeiten

  2. Name, Hersteller, Beschreibung oder Messpunkte ändern.

  3. Auf Speichern klicken.

Die Änderungen sind gespeichert. Hinzugefügte oder entfernte Messpunkte werden bei allen Geräten dieses Typs hinzugefügt oder entfernt.

Gerätetyp löschen

  1. Neben dem Gerätetyp auf Löschen klicken.

  2. Das Löschen bestätigen.

Der Gerätetyp ist gelöscht.

Sind dem Gerätetyp noch Geräte zugeordnet, zeigt eine Meldung, wie viele Geräte betroffen sind:

Diesem Gerätetyp sind Geräte zugeordnet

  • Um die zugeordneten Geräte und danach den Gerätetyp zu löschen, auf Zugeordnete Geräte löschen & fortfahren (Delete assigned devices & proceed) klicken.

  • Um den Gerätetyp zu behalten, auf Abbrechen (Cancel) klicken.

Zugeordnete Geräte löschen & fortfahren löscht alle Geräte dieses Gerätetyps endgültig. Das lässt sich nicht rückgängig machen.
