Measuring points

A measuring point is a value that a device measures or reports, for example a temperature, a rotation speed or a part counter. It has a name and a unit of measurement.

There are two types of measuring points:

Type	Description
Device	Value that describes the device itself, for example the spindle temperature or the rotation speed.
Process	Value that belongs to a single process, for example a value that is recorded while a part is produced.

Type

Description

Device

Value that describes the device itself, for example the spindle temperature or the rotation speed.

Process

Value that belongs to a single process, for example a value that is recorded while a part is produced.

The name of a measuring point must match the name that the machine uses when it sends the values. See Connecting machines.

A measuring point reaches a device in two ways:

From the device type: all measuring points of the device type are available on every device of this type.
Directly: a measuring point can be assigned to a single device in addition. A measuring point that the device already gets from its device type cannot be assigned directly.

A measuring point can be used by several device types and devices.

Measuring points are managed under Configuration > Measuring Points.

Prerequisite

measuring_points:read permission to see the measuring points
measuring_points:write permission to create and edit measuring points
measuring_points:delete permission to delete measuring points

Overview

In the menu, click Configuration.

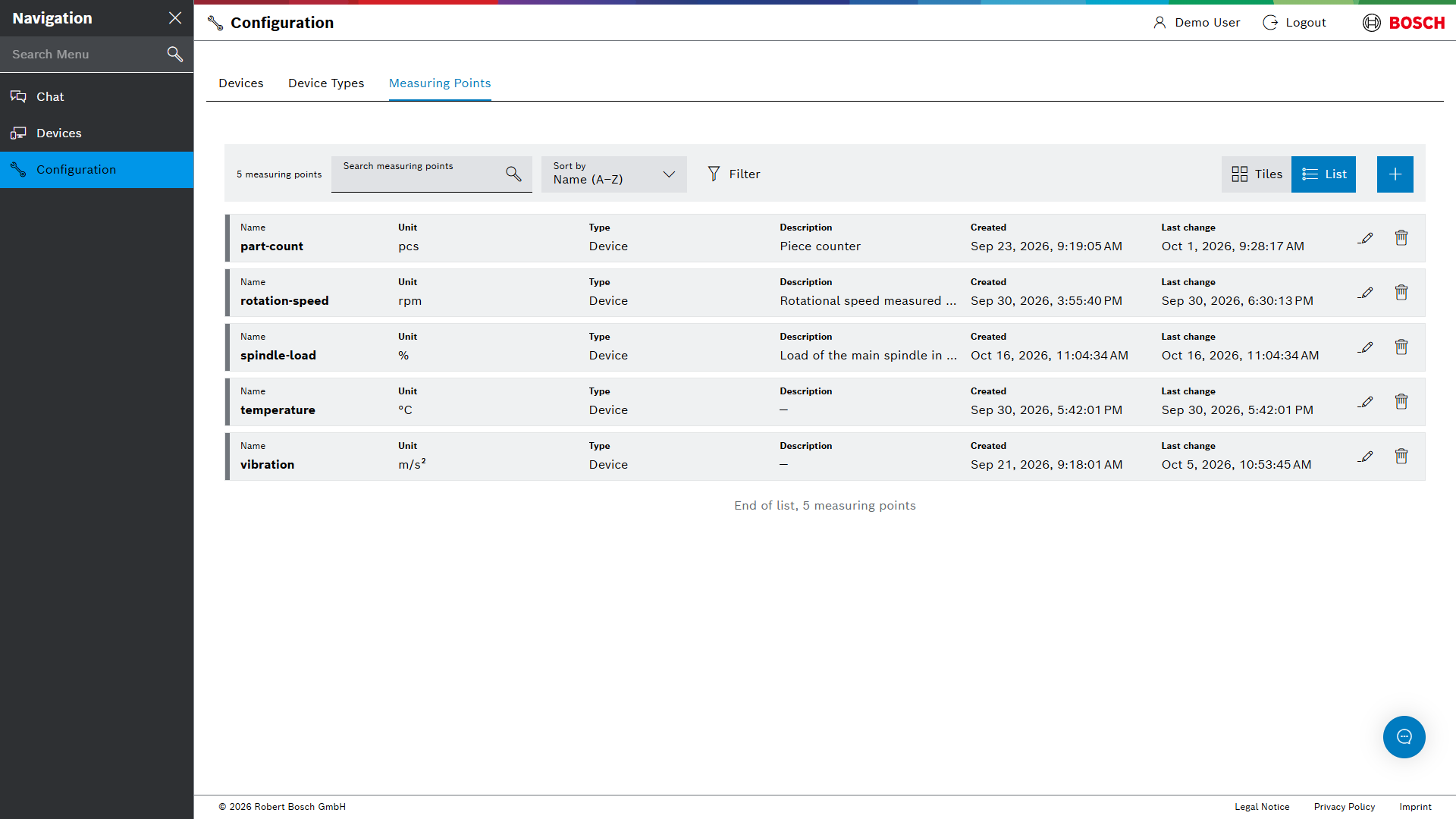

Click the Measuring Points tab.

Element	Description
*Search measuring points*	Search for a measuring point by its name.
*New measuring point*	Create a new measuring point. See Creating a measuring point.
*Sort by*	Sort by name, unit, type or last change, ascending or descending.
*Filter*	Show only measuring points of the type *Device* or *Process*.
*Tiles* / *List*	Switch between the tile view and the list view.
Measuring point entry	Shows the *Name, Unit, Type, Description, Created* and *Last change* of the measuring point.
*Edit*	Edit the measuring point.
*Delete*	Delete the measuring point.

Element

Description

Search measuring points

Search for a measuring point by its name.

New measuring point

Create a new measuring point. See Creating a measuring point.

Sort by

Sort by name, unit, type or last change, ascending or descending.

Filter

Show only measuring points of the type Device or Process.

Tiles / List

Switch between the tile view and the list view.

Measuring point entry

Shows the Name, Unit, Type, Description, Created and Last change of the measuring point.

Edit

Edit the measuring point.

Delete

Delete the measuring point.

Creating a measuring point

Click New measuring point.

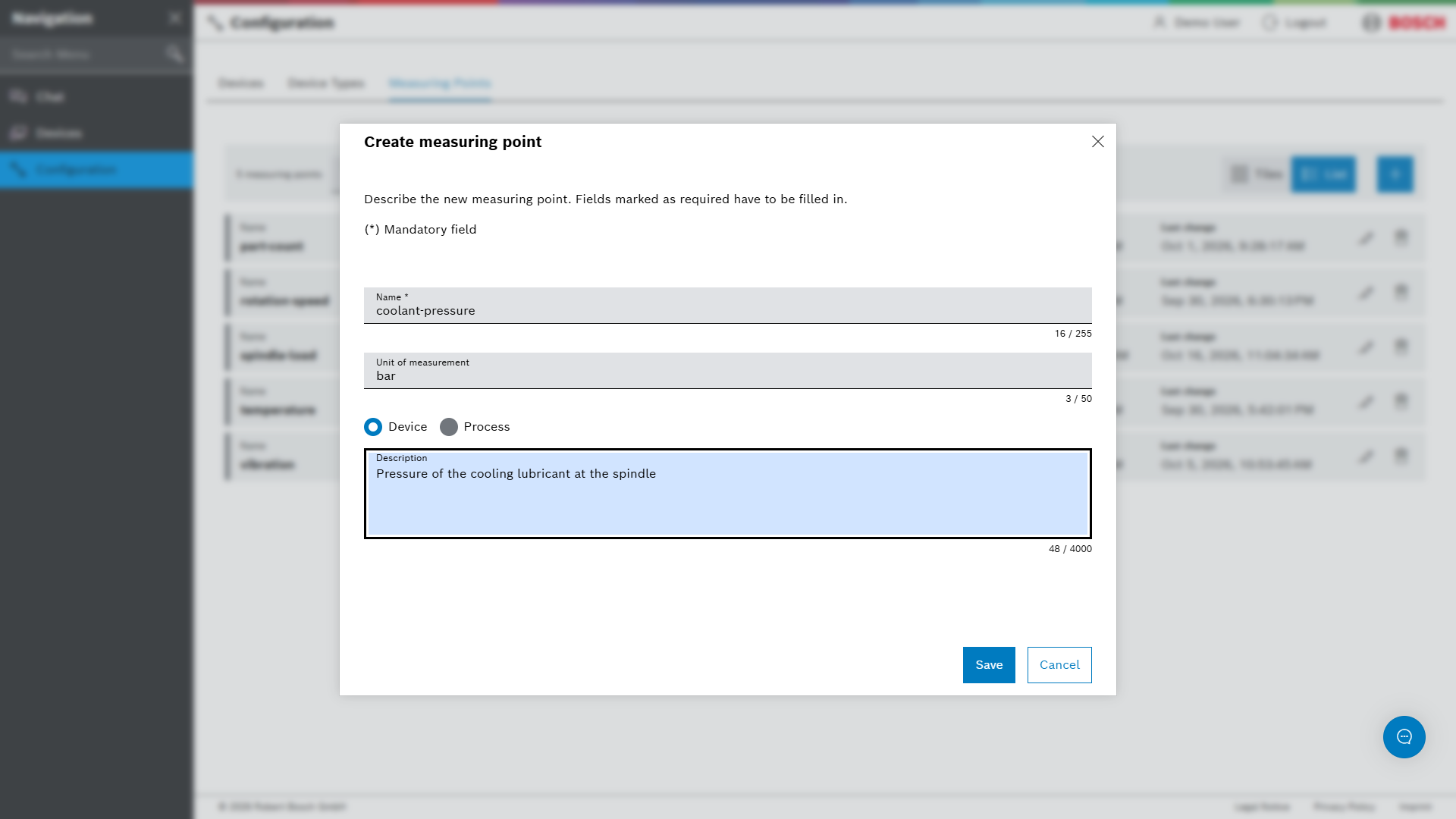

The Create measuring point dialog opens. Fields marked with * are mandatory.
Enter the Name.

The name identifies the measuring point when the machine sends data. Use the same name that the machine or the connector uses. See Connecting machines.
Optional: enter the Unit of measurement, for example °C, rpm or bar.
Select the type Device or Process.
Optional: enter a Description.
Click Save.

The measuring point is created. You can now add it to a device type or to a device.

The combination of type, name and unit must be unique. Otherwise the message A measuring point with this type, name and unit already exists. is shown.

You can also create a measuring point directly while creating a device. See Creating a device.

Editing a measuring point

Click Edit next to the measuring point.
Change the fields.
Click Save.

The changes are saved.

Deleting a measuring point

Click Delete next to the measuring point.
Confirm the deletion.

The measuring point is deleted.

A measuring point that is still assigned to a device type or a device cannot be deleted. The message This measuring point is still used by one or more device types. is shown. Remove the measuring point from the device types and devices first.

Messpunkte

Ein Messpunkt ist ein Wert, den ein Gerät misst oder meldet, zum Beispiel eine Temperatur, eine Drehzahl oder ein Teilezähler. Ein Messpunkt hat einen Namen und eine Maßeinheit.

Es gibt zwei Typen von Messpunkten:

Typ	Beschreibung
Gerätemesswert	Wert, der das Gerät selbst beschreibt, zum Beispiel die Spindeltemperatur oder die Drehzahl.
Prozessmesswert	Wert, der zu einem einzelnen Prozess gehört, zum Beispiel ein Wert, der während der Fertigung eines Teils aufgezeichnet wird.

Typ

Beschreibung

Gerätemesswert

Wert, der das Gerät selbst beschreibt, zum Beispiel die Spindeltemperatur oder die Drehzahl.

Prozessmesswert

Wert, der zu einem einzelnen Prozess gehört, zum Beispiel ein Wert, der während der Fertigung eines Teils aufgezeichnet wird.

Der Name eines Messpunkts muss mit dem Namen übereinstimmen, den die Maschine beim Senden der Werte verwendet. Siehe Maschinen anbinden.

Ein Messpunkt kommt auf zwei Wegen an ein Gerät:

Vom Gerätetyp: Alle Messpunkte des Gerätetyps sind an jedem Gerät dieses Typs verfügbar.
Direkt: Ein Messpunkt lässt sich zusätzlich einem einzelnen Gerät zuordnen. Ein Messpunkt, den das Gerät bereits von seinem Gerätetyp erhält, lässt sich nicht direkt zuordnen.

Ein Messpunkt kann von mehreren Gerätetypen und Geräten verwendet werden.

Messpunkte werden unter Konfiguration > Messpunkte (Configuration > Measuring Points) verwaltet.

Voraussetzung

Berechtigung measuring_points:read, um die Messpunkte zu sehen
Berechtigung measuring_points:write, um Messpunkte anzulegen und zu bearbeiten
Berechtigung measuring_points:delete, um Messpunkte zu löschen

Übersicht

Im Menü auf Konfiguration klicken.
Auf den Reiter Messpunkte klicken.

Element	Beschreibung
*Messpunkte suchen* (*Search measuring points*)	Sucht einen Messpunkt nach Name.
*Neuer Messpunkt* (*New measuring point*)	Legt einen neuen Messpunkt an. Siehe Messpunkt anlegen.
*Sortieren nach* (*Sort by*)	Sortiert nach Name, Einheit, Typ oder letzter Änderung, aufsteigend oder absteigend.
*Filter*	Zeigt nur Messpunkte vom Typ *Gerätemesswert* (*Device) oder Prozessmesswert* (*Process*).
*Kacheln* / *Liste* (*Tiles* / *List*)	Wechselt zwischen Kachelansicht und Listenansicht.
Eintrag eines Messpunkts	Zeigt *Name, Einheit* (*Unit), Typ* (*Type), Beschreibung* (*Description), Erstellt* (*Created) und Letzte Änderung* (*Last change*) des Messpunkts.
*Bearbeiten* (*Edit*)	Bearbeitet den Messpunkt.
*Löschen* (*Delete*)	Löscht den Messpunkt.

Element

Beschreibung

Messpunkte suchen (Search measuring points)

Sucht einen Messpunkt nach Name.

Neuer Messpunkt (New measuring point)

Legt einen neuen Messpunkt an. Siehe Messpunkt anlegen.

Sortieren nach (Sort by)

Sortiert nach Name, Einheit, Typ oder letzter Änderung, aufsteigend oder absteigend.

Filter

Zeigt nur Messpunkte vom Typ Gerätemesswert (Device) oder Prozessmesswert (Process).

Kacheln / Liste (Tiles / List)

Wechselt zwischen Kachelansicht und Listenansicht.

Eintrag eines Messpunkts

Zeigt Name, Einheit (Unit), Typ (Type), Beschreibung (Description), Erstellt (Created) und Letzte Änderung (Last change) des Messpunkts.

Bearbeiten (Edit)

Bearbeitet den Messpunkt.

Löschen (Delete)

Löscht den Messpunkt.

Messpunkt anlegen

Auf Neuer Messpunkt klicken.

Der Dialog Messpunkt anlegen (Create measuring point) öffnet sich. Mit * gekennzeichnete Felder sind Pflichtfelder.
Im Feld Name den Namen eingeben.

Der Name identifiziert den Messpunkt, wenn die Maschine Daten sendet. Denselben Namen verwenden, den die Maschine oder der Konnektor verwendet. Siehe Maschinen anbinden.
Optional: die Maßeinheit (Unit of measurement) eingeben, zum Beispiel °C, rpm oder bar.
Den Typ Gerätemesswert oder Prozessmesswert auswählen.
Optional: eine Beschreibung eingeben.
Auf Speichern (Save) klicken.

Der Messpunkt ist angelegt und lässt sich nun einem Gerätetyp oder einem Gerät hinzufügen.

Die Kombination aus Typ, Name und Einheit muss eindeutig sein. Andernfalls erscheint die Meldung Ein Messpunkt mit diesem Typ, Namen und dieser Einheit existiert bereits. (A measuring point with this type, name and unit already exists.).

Ein Messpunkt lässt sich auch direkt beim Anlegen eines Geräts anlegen. Siehe Gerät anlegen.

Messpunkt bearbeiten

Neben dem Messpunkt auf Bearbeiten klicken.
Die Felder ändern.
Auf Speichern klicken.

Die Änderungen sind gespeichert.

Messpunkt löschen

Neben dem Messpunkt auf Löschen klicken.
Das Löschen bestätigen.

Der Messpunkt ist gelöscht.

Ein Messpunkt, der noch einem Gerätetyp oder einem Gerät zugeordnet ist, lässt sich nicht löschen. Es erscheint die Meldung Dieser Messpunkt wird noch von mindestens einem Gerätetyp verwendet. (This measuring point is still used by one or more device types.). Den Messpunkt zuerst von den Gerätetypen und Geräten entfernen.
