System architecture and interfaces

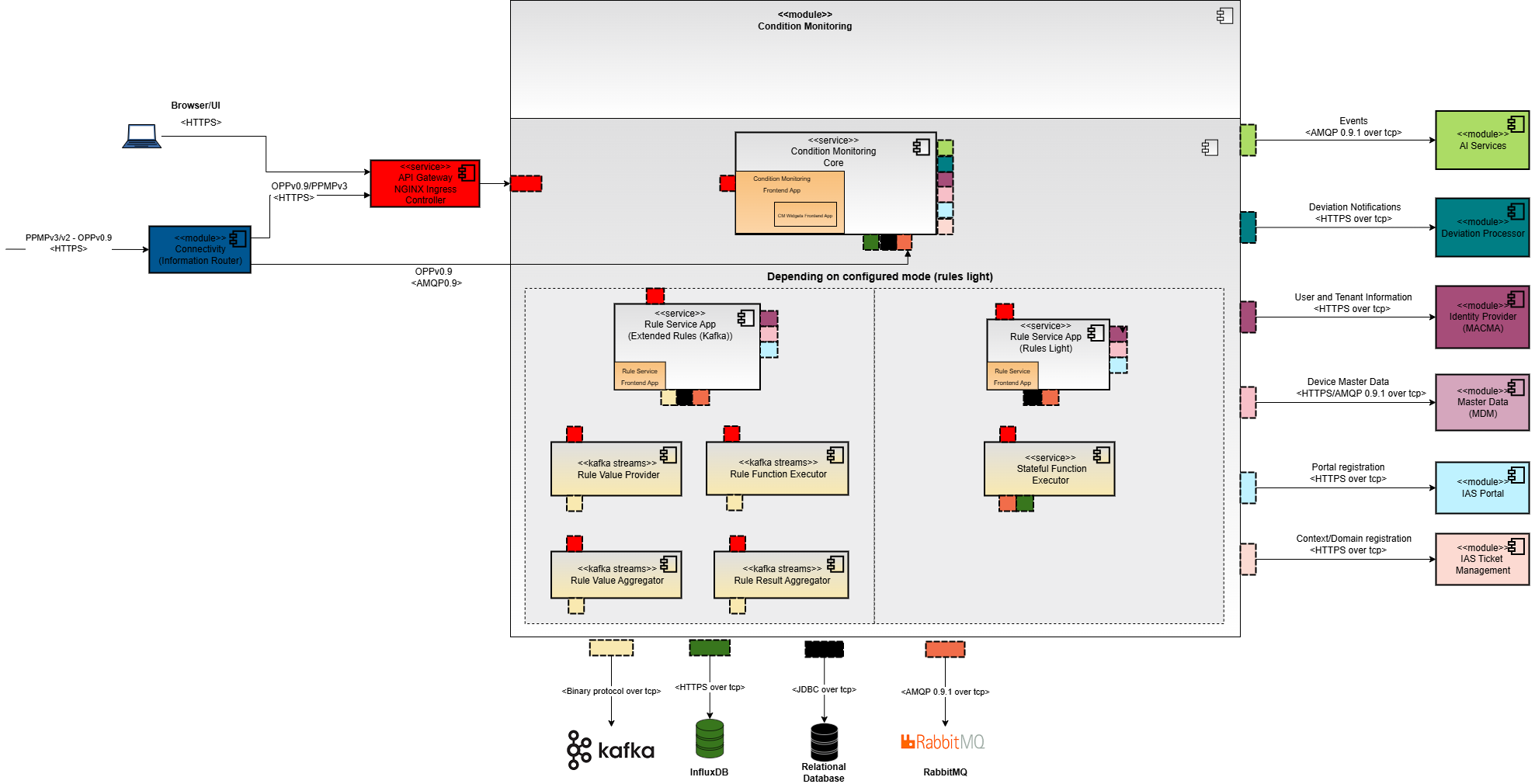

Building block view

Deployment view

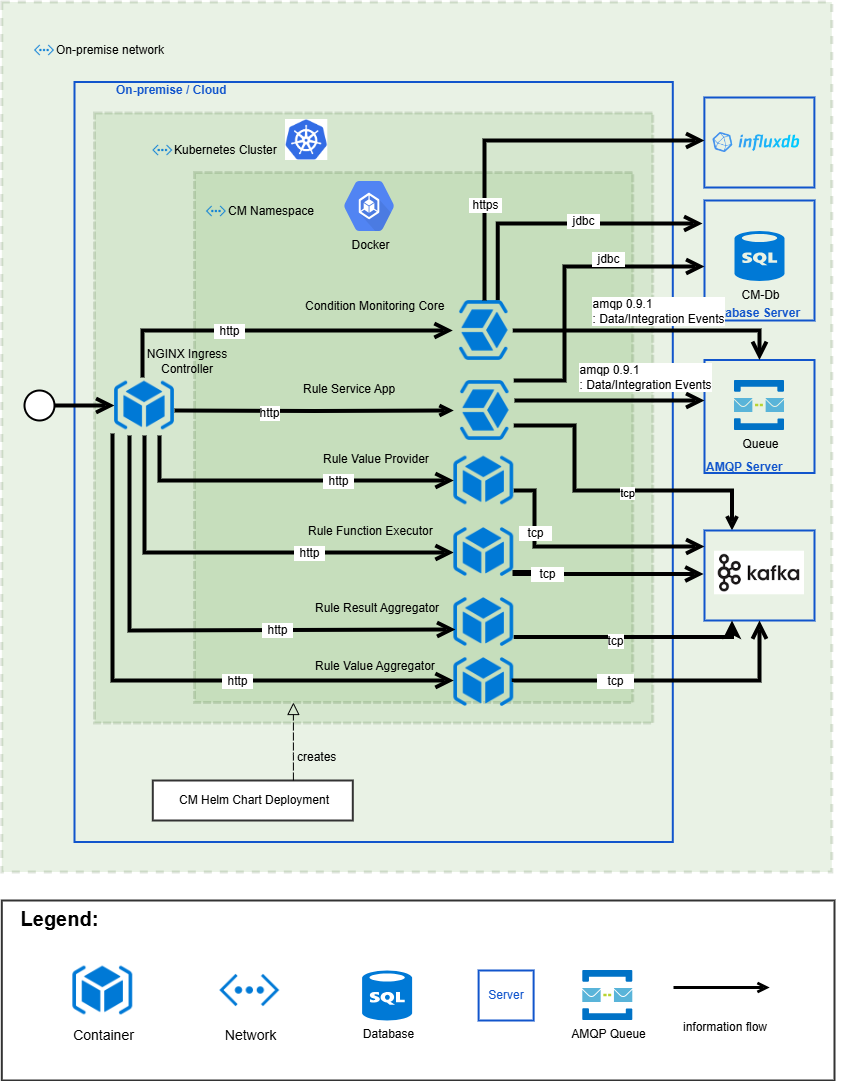

Condition Monitoring deployment unit (extended Rules enabled)

CM Deployment Unit Rules Kafka

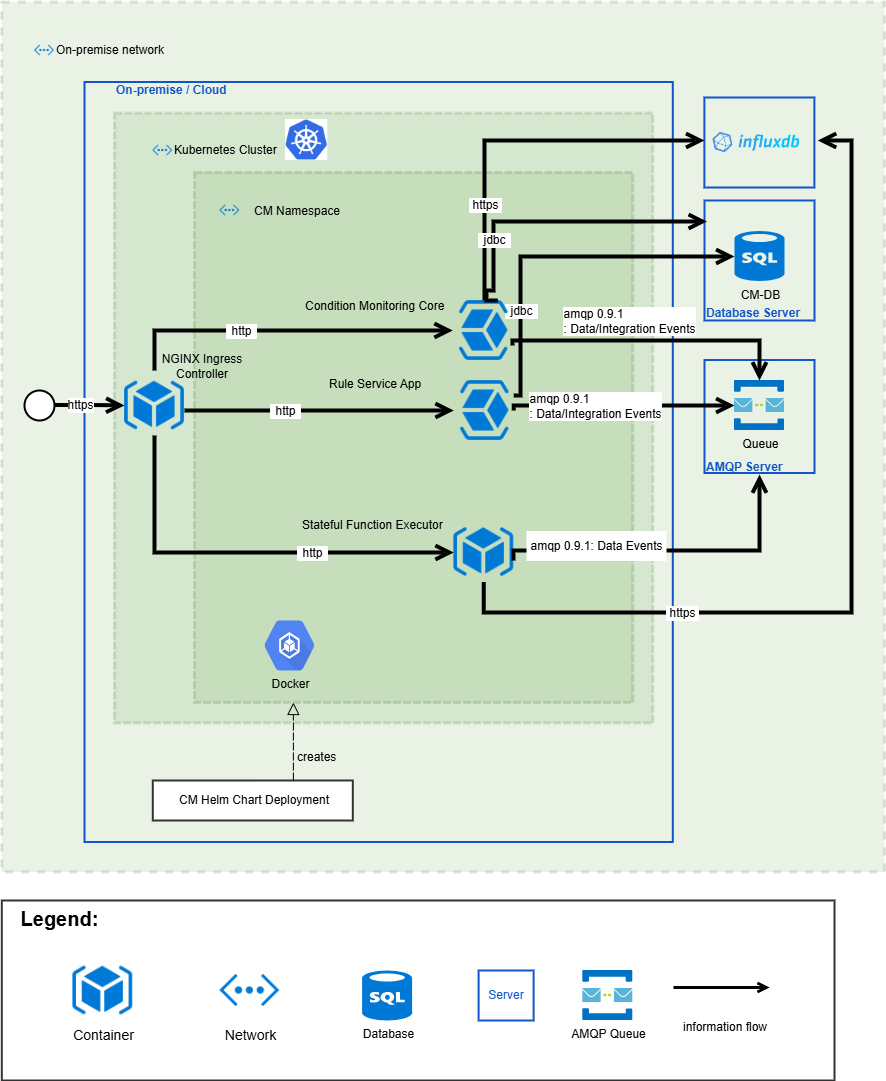

Condition Monitoring Deployment Unit (Rules Light enabled)

CM-Deployment-View-Rules-Light

Network connections overview

Source Destination Protocol

Condition Monitoring Web UI

Condition Monitoring

HTTPS

Information Router

Condition Monitoring

HTTPS, AMQP 0.9.1 with TLS

Condition Monitoring

Deviation Processor

HTTPS

Condition Monitoring

MACMA

HTTPS

Condition Monitoring

Master Data Management

HTTPS, AMQP 0.9.1 with TLS

Condition Monitoring

Portal

HTTPS

Condition Monitoring

Ticket Management

HTTPS

Condition Monitoring

AI Services

AMQP 0.9.1 with TLS

Condition Monitoring

Kafka

Binary Protocol Over TCP

Condition Monitoring

RabbitMQ

AMQP 0.9.1[] with TLS

Condition Monitoring

InfluxDB

HTTPS

Condition Monitoring

Relational Database

JDBC over TCP
